Окно для создания пары классов цепей

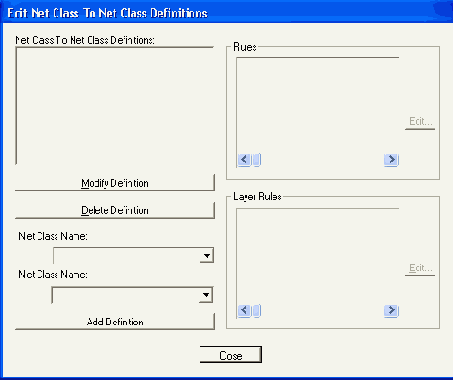

Рисунок 4.28. Окно для создания пары классов цепей
Задание атрибутов цепям и компонентам
Атрибуты выбранной цепи устанавливают после выполнения команды Edit/Nets (см. Рисунок 4.15). В диалоговом окне меню можно просмотреть список атрибутов цепи после нажатия на кнопку View Attributes или приступить к редактированию атрибутов после нажатия на кнопку Edit Attributes. Для добавления или изменения атрибута далее нажимают кнопку Add и в открывшемся меню со списком всех стандартных атрибутов (Рисунок 4.29) в левой области Attribute Category выбирают категорию атрибута Net, а в правой области Name выбирают имя атрибута. Затем в области Value вводится значение атрибута.
В окне Attribute Category выводятся списки типов атрибутов для различных объектов проекта:
- All Attributes - список всех стандартных атрибутов;
- Component - атрибуты компонентов;
- Net - атрибуты цепей;
- Clearence - атрибуты допустимых зазоров;
- Physical — атрибуты физических характеристик;
