Установка цвета слоев печатной платы

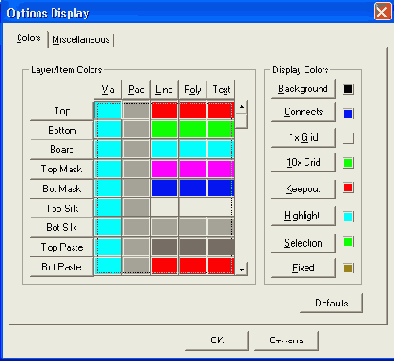

Рисунок 4.4. Установка цвета слоев печатной платы
- Via - переходные отверстия;
- Pad — выводы компонентов;
- Line — проводники и линии;
- Poly - полигоны;
- Text — текстовые данные.
По умолчанию установлена следующая структура слоев печатной платы:
- Top, Bottom - верхняя и нижняя стороны платы соответственно;
- Board - контур платы;
- Top Mask, Bot Mask — маска пайки на верхней и нижней стороне платы;
- Top Silk, Bot Silk — шелкография на верхней и нижней стороне платы (контуры компонентов и т. п.);
- Top Paste, Bot Paste - вставка пайки на верхней и нижней стороне платы;
- Top Assy, Bot Assy - вспомогательные атрибуты на верхней и нижней стороне платы. Всего же может быть установлено 999 слоев информации;
- DRILL - для отверстий в ПП.
Дополнительные параметры монитора можно устанавливать в закладке Miscellaneous (Рисунок 4.5).
