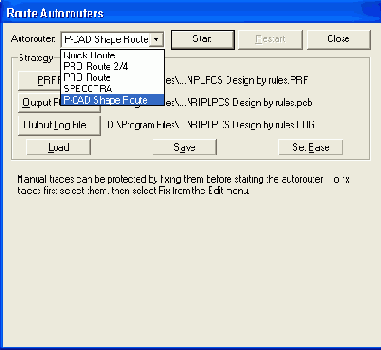

Окно автотрассировщика Quick Route



Рисунок 5.1. Окно автотрассировщика Quick Route

В области Strategy диалогового окна находятся следующие кнопки:

  • Strategy File - файл стратегии трассировки, т. е. совокупность параметров для трассировки (расширение файла - .STR). По умолчанию имеет имя входного файла;
  • Output PCB File - файл с записью результатов трассировки (расширение файла — .РСВ). По умолчанию имеет имя входного файла, но перед именем файла добавляется буква R;
  • Output Log File - текстовый отчет о результатах трассировки (расширение файла - .LOG). По умолчанию имеет имя входного файла, но перед именем файла добавляется буква R.

Кнопка Load загружает готовый файл стратегии. Кнопка Save сохраняет выбранный файл стратегии для текущего проекта. Кнопка Set Base устанавливает параметры стратегии и имена перечисленных выше трех файлов по умолчанию.

Кнопка Layers вызывает для проверки или возможных изменений диалоговое окно Options Layers.

Кнопка Net Attrs вызывает диалоговое окно Edit Nets для просмотра и редактирования атрибутов цепей или редактирования атрибутов.

Кнопка Via Style вызывает диалоговое окно Options Via Style для просмотра и редактирования стеков контактных площадок. Переходные отверстия, которые всегда располагаются в узлах сетки трассировки, для различных цепей можно задавать с помощью атрибута VIASTYLE. Максимальный диаметр переходного отверстия ограничен двумя шагами сетки трассировки.

После нажатия на кнопку Passes в диалоговом окне Pass Selection (Рисунок 5.2) простановкой соответствующих флажков выбираются типы проходов трассировки.
