Окно трассировщика Quick Route

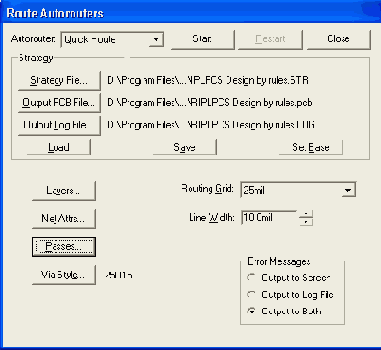

Рисунок 5.3. Окно трассировщика Quick Route

В строке Routing Grid окна Route Autorouters определяется сетка трассировки из четырех возможных значений шагов трассировки: 25 mil, 20 mil, 16,7 -16,6 - 16,7 mil (для нерегулярной сетки) и 12,5 mil. Другие значения шагов трассировки, включая и метрическую систему единиц, запрещены.

В строке Line Width выбирается ширина всех проводников. Минимальное значение ширины - 0,1 mil (0,01 мм - в метрической системе). Максимальное значение ширины проводников ограничено выбранным шагом сетки трассировки. Если необходимо задать ширину отдельного проводника, то она определяется при выполнении команды Edit/Nets заданием атрибута WIDTH.

Область переключателя Error Messages позволяет- вывести сообщения об ошибках на экран монитора (Output to Screen), в файл диагностики (Output to Log File) или как в файл, так и на экран (Output to Both).

Команда Route/Info выводит текущую информацию о ходе трассировки (Рисунок 5.4).
