Параметры генерации контрольных точек электрических цепей

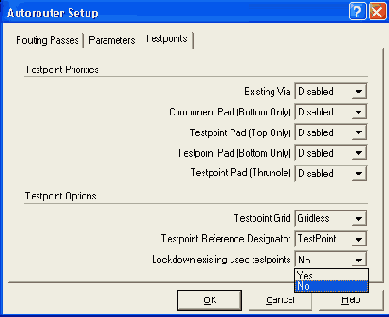

Рисунок 5.10. Параметры генерации контрольных точек электрических цепей

  • Testpoint Pad (Thruhole) - ранее вставленные программой трассировки сквозные контрольные точки.
  • Testpoint Grid — шаг сетки, в узлах которой размещаются контрольные точки.
  • Testpoint Reference Designator - префикс позиционных обозначений контрольных точек ((Testpoint, TP,T).
  • Lockdown existing used testpoints - разрешение пользовать контрольные точки, которые созданы в предыдущем сеансе трассировки.

Для каждой электрической цепи можно задать индивидуальный набор атрибутов, который будет использоваться при автотрассировке. Нужные атрибуты цепей устанавливаются в окне Net Attributes, которое вызывается командой Edit/Net Attributes (Рисунок 5.11).

В этом окне можно задать:

  • Display - режим отображения цепи на экран (True/False);
  • Priority — очередность автотрассировки цепей (до 20 цепей);
  • Length Minimize - режим минимизации длины конкретной цепи: None - нет требований к длине цепи, Min Dist - минимизация общей длины цепи, Daisy — сохранение последовательного соединения контактных площадок (стиль Daisy-chain), Horizontal — горизонтальная прокладка цепи (обычно используется для цепей «питание» и «земля», Vertical - вертикальная прокладка цепи (обычно используется для цепей «питание» и «земля»);
