Графический редактор P-CAD Schematic



Настройка дополнительных параметров дисплея

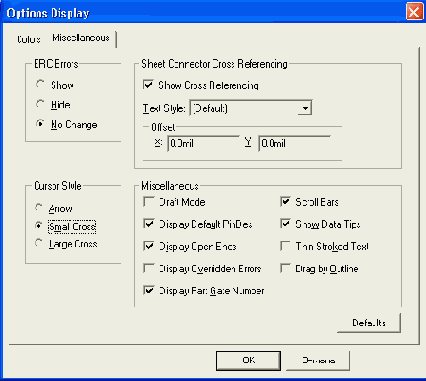

Рисунок 3.4. Настройка дополнительных параметров дисплея


В области Miscellaneous установкой флажка разрешают вывод на экран:

  • Draft Mode - контуров линий и полигонов (без окраски их цветом);
  • Display Default PinDes — обозначений контакта;
  • Display Open Ends - неподсоединенных выводов или цепей;
  • Display Overridden Errors - ошибок;
  • Display Part Gate Number - имен секций компонентов; Scroll Bars — линий прокрутки; Thin Stroced Text - немасштабируемого текста;
  • Drag by Outline — перемещение вершин полигонов без показа их промежуточных положений (включать опцию не рекомендуется).

В области ERC Errors можно показывать (Show), скрывать (Hide) или не отображать (No Change) ошибки при формировании электрических цепей.

Нажатие кнопки Defaults назначает всем параметрам значения по умолчанию. По окончании установок нажмите ОК или Cancel — отмена изменений.

Вся внесенная цветовая информация расположена в одном слое. Сделать невидимой любой блок информации можно с помощью меню Options/Display. Для этого этот блок нужно окрасить в цвет фона рабочего поля экрана монитора — Background.

Меню Options/Text Style (Рисунок 3.5) позволяет определить стиль текста, устанавливаемый по умолчанию, а при необходимости формирует и другие стили надписей:
