Графический редактор P-CAD Schematic
Окно команды Edit/Paste/Circuit

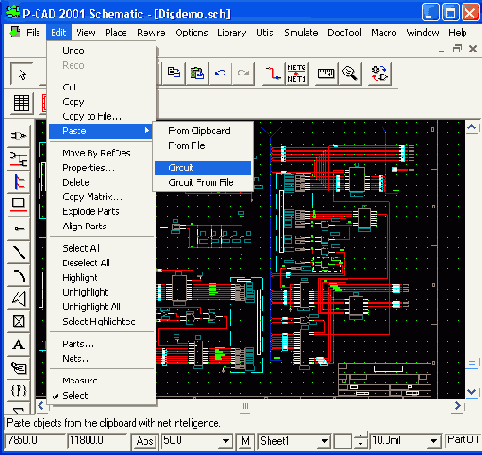

Рисунок 3.27. Окно команды Edit/Paste/Circuit
Для автоматического добавления к имени компонента дополнительных индексов нужно в области Referense Designators включить флажок в окне Create new refdes using qualifier, а в окне Qualifier проставить добавляемые индексы перед (Add before name), в середине (Add before numeric suffix) или в конце (Add to end of name) текущего имени компонента. При указанных манипуляциях следите за примерами изменения вида имени компонента в подобласти Example области Referense Designators.
Добавление дополнительных индексов к именам (номерам) электрических цепей производится аналогично, только добавление производится в области Nets.
Всем одинаковым объектам можно одновременно присвоить одинаковые атрибуты. Например, после выделения нескольких резисторов, последующего щелчка правой кнопкой и выбора команды Properties можно ввести значение атрибута (Value) — номинала резисторов.
Удаление объектов схемы производится после их выделения и последующего нажатиия клавиши Delete, или после выполнения команды Edit/Delete.
Можно одновременно удалить однотипные объекты при выполнении следующих операций:
- выполнить команду Options/Block Selection и в диалоговом окне нажать Clear All (очистить все) и двойным щелчком мыши окрасить окно Part в серый цвет;
- щелкнуть по кнопке Part, в открывшемся меню в строке Туре выбрать из списка имя удаляемого компонента и нажать ОК;
- в области Select Mode установить флажок Inside Block (внутри блока) и нажать ОК;
- в рабочем окне изобразить прямоугольник, в который попадают нужные компоненты. В результате все компоненты указанного типа подсвечиваются и их можно удалить одновременно при нажатии клавиши Delete.
Аналогично производится групповое удаление и других объектов электрической схемы: цепей, портов, полигонов, дуг, линий и т. п.
