Графический редактор P-CAD Schematic




Окно команды Page Setup

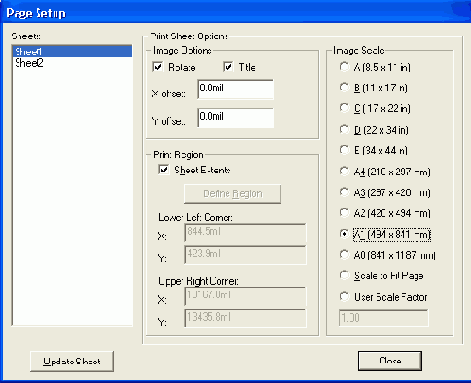

Рисунок 3.34. Окно команды Page Setup


Нажатие кнопки ОК возвращает предыдущее меню, в котором выбирается лист или группа листов для печати.

При печати ширина линий устанавливается программой и изменить эту настройку нельзя. Выводы компонентов установлены линиями шириной 0,01 мм, контур компонентов линиями шириной 0,254 мм, для шины - 0,76 мм. Установку нужной ширины линий можно произвести при создании символов библиотечных компонентов путем проведения поверх их выводов и других объектов символа линий нужной ширины (команда Place/Line).

Перед печатью по команде Print Preview можно просмотреть компоновку чертежа на листе форматки.

Печать начинается после нажатия на кнопку Generate Printouts.
