Графический редактор P-CAD Schematic
Окно команды Place/Port

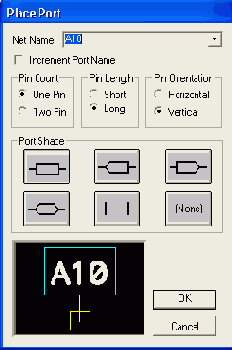

Рисунок 3.18. Окно команды Place/Port
В окно Net Name можно ввести имя электрической цепи. Если желательна упорядоченная последовательность имен цепей подводимых к шине, установите флажок Increment Port Name. Переключатели Pin Count, Pin Length и Pin Orientation (число контактов порта, длина, вывода и ориентация контакта соответственно) установите в нужное положение. Установите форму порта Port Shape и нажмите кнопку ОК.
Теперь можно подключать порты к именуемым цепям щелчком мыши. Текущее имя цепи отображается автоматически (Рисунок 3.19). Именованные таким образом цепи являются глобальными (Global) и их можно переименовывать командой Edit/Nets.
