Графический редактор P-CAD Schematic



Окно редактирования шрифта

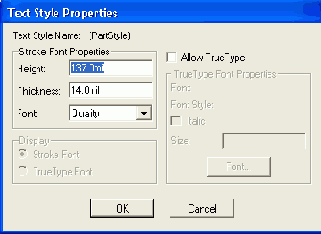

Рисунок 3.6. Окно редактирования шрифта


Другие параметры настройки конфигурации заносят в файл sch.ini и эти параметры настройки можно использовать при работе со схемами других проектов.

Поскольку параметры проекта (стили линий, стили шрифтов т. п.) запоминаются в файле схемы, то становится целесообразным создать шаблоны «пустых» схем (например, templatel.sch, template2.sch) и заносить в них только параметры конфигурации (списки шагов сетки, списки стилей и т. п.). При необходимости шаблоны дополняются новыми данными.

Как указывалось выше, команда File/Design Technology Parameters (см. Окно команды на Рисунок 2.15) используется для ввода технологических требований при проектировании печатных плат. Эти требования можно задавать как для работы с редактором P-CAD Schematic, так и при работе с редактором P-CAD PCB.

Нажатие на кнопку Copy To Design диалогового окна Design Technology Parameters (при снятом флажке Read-only file) позволяет перенести в открытый проект данные из указанного (созданного ранее) файла технологических параметров.

Нажатие на кнопку Update From Design позволяет обновить содержание файла технологических параметров данными из текущего проекта (Рисунок 3.7).
