Графический редактор P-CAD Schematic



Выбор типов секций технологических ограничений

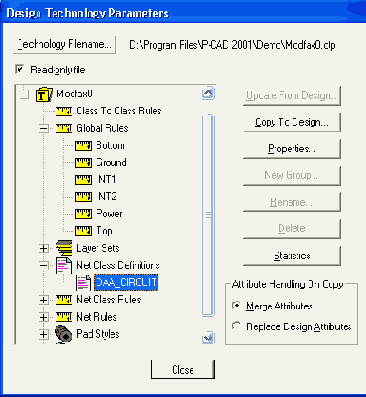

Рисунок 3.7. Выбор типов секций технологических ограничений



Список параметров, которые могут переданы из(в)текущего(ий) проекта:

  • Apertures — апертура;
  • Design Rules - установка допустимых зазоров между объектами;
  • Class To Class Rules - правила взаимного расположения объектов (зазоры между проводниками, проводниками и контактными площадками, между контактными площадками и т.п.);
  • Global Rules - глобальные (общие) правила при рисовании цепей схемы;
  • Layer Sets — список слоев печатной платы;
  • Net Class Definitions — определенные пользователем классы цепей;
  • Net Class Rules — правила трассировки цепей, отнесенных к одному классу;
  • Net Rules - общие правила трассировки прочих электрических цепей;
  • Pad Styles - набор стилей контактных площадок;
  • Via Styles — набор стилей переходных отверстий.
